stroj na lití betonu
Hunan Saner Heavy Industry Technology Development Co., Ltd.
Hunan Saner Heavy Industry Technology Development Co., LTD. byla založena v roce 2010 a je to sbírka strojírenských strojů pro výzkum a vývoj, výrobu, prodej high-tech podniků. Naše továrna se nachází v malebném průmyslovém parku Sany, zóně ekonomického rozvoje na úrovni státu, město Loudi, provincie Hunan Tam, kde je doprava pohodlná, pokrývá plochu 10 000 metrů čtverečních. V současné době máme čtyři pobočky: strojní společnost Hunan Saner, obchodní společnost Hunan Saner, společnost údržby Hunan Saner a leasingovou společnost Hunan Saner.
| MODEL: HBT60-13-75S/130RS | ||||||
| Maximální teoretický výstup | 68m³/h | |||||
| Maximální tlak čerpání betonu | 7-13 MPa | |||||
| Přepínání vysokého a nízkého napětí | Ano | |||||
| Hydraulický systém | Dvojité čerpadlo a dvojité otevření okruhu | |||||
| Výtlak hlavního olejového čerpadla | 224 ml/r (kawasaki) | |||||
| Tlak hydraulického systému | 32 MPa | |||||
| Napájení | Elektrický motor | Dieselový motor | ||||
| Napětí | 380V | / | ||||
| Výkon motoru | 75 kW | 130 kW | ||||
| Rychlost motoru | 2100r/m | |||||
| Typ rozdělovacího ventilu | S potrubní ventil | |||||
| Vrtání/zdvih betonového dopravního válce | Ф200/1650 mm | |||||
| Vrtání/zdvih olejového válce | Ф125/1650 mm | |||||
| Maximální velikost agregátu | 40 mm | |||||
| Objem zásobníku | 600L | |||||
| Výška krmení | 1450 mm | |||||
| Maximální vertikální vzdálenost dodávky | 130m | |||||
| Maximální horizontální vzdálenost dodávky | 400m | |||||
| Betonový propad | 160-230 mm | |||||
| Objem nádrže hydraulického oleje | 420L | |||||
| Typ chlazení chladiče | Systém chlazení vzduchem | |||||
| Typ hydraulického čerpadla | Ram čerpadlo | |||||
| Vnější rozměry (D*Š*V) | 6100×2000×2130 mm | |||||
| Celková hmotnost | 5500 kg | |||||
Proč si vybrat nás
Zajištění kvality
V celém procesu postupujeme přísně podle systému kvality ISO9001.
Dobrý servis
Děláme vše pro to, abychom našim zákazníkům nabídli ty nejlepší služby a nejlepší produkty.
Rozumná cena
Cena je rozumná a přinese vám různá překvapení.
Rychlé dodání
Rychlost doručení je rychlá a doručení vám vyřídíme ihned po zadání objednávky.
Čerpadlo na beton, známé také jako čerpadlo na beton, se skládá z těla čerpadla a dopravního potrubí. Jedná se o druh stroje, který využívá tlak k nepřetržité přepravě betonu podél potrubí. Používá se především při stavbě budov, mostů a tunelů.
Druhá generace čerpací techniky: hydraulická reverzní technologie, zcela spoléhající na hlavní válec, distribuce hydraulického signálu malého válce se mění, aby se dosáhlo reverzace akce.
Naše čerpadlo na beton se vyznačuje úsporou energie, velkým průtokem, širší přizpůsobivostí, vysokou účinností, dobrou odolností proti opotřebení a snadnou obsluhou, je široce používáno pro čerpání betonu v obytných budovách, vyvýšených silnicích, mostech nebo tunelech.
Naše čerpadlo na betonové přívěsy je vybaveno pokročilým hydraulickým systémem, který může být podle vašeho výběru poháněn dieselovým motorem nebo elektromotorem.
Jednotka čerpadla na beton poháněná motorem k vytvoření hydraulického tlaku, použití hydraulického tlaku k pohonu válce k vytvoření vratného pohybu, poháněného pístem k dokončení sání a tlaku betonové akce.
Hlavní součásti našeho přívěsu na betonové čerpadlo, jako je otěrová deska, píst, válec, výtlačný otvor a násypka, jsou vyrobeny z materiálů odolných proti opotřebení s vysokým obsahem chromu, přísnými procesy svařování a tepelného zpracování.
Přívěsné čerpadlo na beton je souborem mechanické, elektrické a hydraulické technologie jako jednoho, se spolehlivým výkonem hladkého provozu a silnou čerpací schopností. Spolehlivost a stabilitu zaručuje automatická regulace motoru.
Čerpadlo na beton, nazývané také čerpadlo na beton namontované na přívěsu nebo čerpadlo na beton na přívěs, je druh malého čerpadla na beton namontovaný na pohyblivém přívěsu, aby pružně dopravil beton do obtížně přístupných míst.
Stezka Beton Linka Čerpadlo Přívěs
Přívěs čerpadla na betonovou linku, často označovaný jednoduše jako „přívěs čerpadla na beton“, je mobilní zařízení používané ve stavebnictví k přepravě a distribuci tekutého betonu (také známého jako hotový beton) z domíchávače na požadované místo. na staveništi, jako je základ budovy, deska nebo jiné konstrukce.
Co je stroj na lití betonu
Licí stroje na beton nabízejí přesnou kontrolu nad ukládáním betonu. Použití výložníků nebo umísťovacích výložníků umožňuje přesné dodání na konkrétní místa a zajišťuje, že beton je uložen přesně tam, kde je to potřeba ve stavebním projektu. Běžný typ betonové pumpy pro velké stavební projekty je známý jako výložníková pumpa na beton, protože používá dálkově ovládané kloubové robotické rameno (nazývané výložník) k přesnému umístění betonu. Připevňuje se k nákladnímu automobilu nebo návěsu. Výložníková čerpadla jsou schopna čerpat velmi vysoké objemy a jejich provoz je méně náročný na práci ve srovnání s linkovými nebo jinými typy betonových čerpadel.
Výhody stroje na lití betonu
Když převážíte beton na kbelíku nebo kolečku, nepochybně ztrácíte čas. Je to pomalé, protože polovinu cesty vždy strávíte tím, že se vrátíte s prázdnou nádobou na doplnění. To však není případ čerpání, kde získáte rychlé uložení betonu v jedné snadné a efektivní službě. To znamená, že jakoukoli jinou práci spoléhající na beton můžete dodržet podle plánu.
Dalším bonusem rychlého a čistého čerpání betonu v komerčním sektoru je snížení nákladů na pracovní sílu, protože nebudete potřebovat více pracovníků k převozu betonu na místo lití. Místo toho lze tuto cennou práci vložit do jiných oblastí projektu, aby se věci posunuly dál. V rámci více projektů můžete ušetřit cenné hodiny a zvýšit svou ziskovou marži.
Při stavbě čehokoli, od zahradní zídky až po výškovou budovu, by nemělo být nic ponecháno náhodě. Můžete zajistit konzistenci a přesnost práce, kterou děláte s čerpáním betonu, s vědomím, že získáte stejnou směs betonu v jedné dávce, stejně jako s lepší představou o tom, jak dlouho bude práce trvat.
Vzhledem k tomu, že výška nebo délka se může lišit v závislosti na místě, čerpadlo na beton se dodává v různých velikostech. Délka výložníku namontovaného na nákladním automobilu se může lišit od 50 stop do 200 stop.
Běžné aplikace pro stroj na lití betonu
Základy deskových staveb
Pevné základy jsou nezbytné, aby se zabránilo praskání a prohýbání. Čerpadla na beton zajišťují rychlý a hladký průběh práce, takže beton končí tam, kde má být, bez nedokonalostí.
Základy se sklepy
Čerpadla na beton pomáhají omezovat časové prodlevy a chyby při pokládání základů a zajišťují rychlé dokončení projektů.
Výškové budovy
Výložníková čerpadla jsou nezbytná pro dosažení větších výšek, umožňují vám bezpečně a rychle zvedat beton na vysoké podlahy, takže váš projekt zůstane podle plánu.
Dálniční nadjezdy a tunely
Betonová čerpadla vám pomohou vytvořit odolný a vyztužený konečný produkt, který unese velkou váhu. Výložníková čerpadla také umožňují snadnější dosažení požadovaných nadmořských výšek.
Bridgeři a přehrady
Čerpadla vám mohou pomoci dosáhnout potřebné výšky pro mosty nebo přehrady a zároveň vytvořit robustní a stabilní podporu, která zvládne vozidla a tlak vody.
Parkovací konstrukce
S betonovou pumpou můžete dosáhnout vyšších úrovní parkovacích konstrukcí, což vám umožní dokončit práci bez ztráty práce nebo času.
Chodníky a příjezdové cesty
Boom čerpadla mohou pomoci vytvořit hladkou a stabilní příjezdovou cestu nebo chodník, což může pomoci zlepšit vzhled obrubníku.
Bazény
Betonová čerpadla se mohou dostat přes dům z ulice, aby položila základní základy pro bazény a omezila narušení dvorku majitele domu.
Základy teras a zahradních domků
Betonová čerpadla umožňují pracovníkům dostat se na dvorky a pomáhají jim rychle nalít stabilní betonové desky pro základy kůlny a terasy, aniž by museli zajíždět na dvůr.
Jak funguje stroj na lití betonu
Licí stroj na beton je řízen zkušeným operátorem betonového čerpadla. Obsluha čerpadla řídí provoz, polohu a výkon čerpadla nasměrováním výložníku nebo hadice.
Boom licí stroj
Výložníkové čerpadlo používá dálkově ovládané robotické rameno (výložník) připojené k nákladnímu automobilu nebo návěsu pro přesné umístění velkých objemů betonu. Nákladní automobil obvykle zůstává na jednom místě po celou dobu nalévání, protože hotové míchací vozy mohou vykládat beton přímo do násypky čerpadla.
Násypka má šnek, který beton stlouká a udržuje jej v tekutém stavu, spolu s mřížkovým roštem, který zabraňuje ucpání čerpadla velkými kameny a kusy.
Stacionární centrální umístění kamionu na staveništi umožňuje efektivnější dopravní tok.
Linkový licí stroj
Linkové čerpadlo (také známé jako zemní čerpadlo) je čerpadlo na beton namontované na přívěsu nebo čerpadlo na nákladní automobil, které používá řadu ocelových nebo pryžových hadic k vedení a umístění betonu, kamkoli potřebuje. A beton do násypky pumpy vyloží i betonový vůz.
Oba typy čerpadel používají dvouválcová hydraulická čerpadla. Jeden píst nasává tekutý beton z násypky do válce, zatímco druhý píst současně vytlačuje beton do výtlačného potrubí.
Ventil určuje, který píst je otevřen pro násypku betonu a který je otevřený pro výtlačné potrubí, přepínáním pokaždé, když písty dosáhnou konce válců. Tento ventilový mechanismus umožňuje každému válci střídat tažení betonu a tlačení betonu, čerpání většího objemu betonu a šetří čas.
Aby však čerpadlo na beton fungovalo, musí být betonová směs vhodná pro čerpání. Beton musí mít dostatek vody, aby se směs mohla snadno pohybovat čerpadlem a hadicemi. V opačném případě hrozí ucpání potrubí čerpadla.
Typy strojů na lití betonu
Stacionární čerpadlo na beton
Stacionární čerpadlo na beton se také nazývá přívěsné čerpadlo na beton, protože potřebuje přívěs před sebou, aby ho táhlo, když se pohybuje. Jeho hlavní funkcí je čerpání betonu, často v kombinaci s autodomíchávačem betonu.
Domíchávač nejprve dopraví beton vyrobený betonárnou na stavbu. Poté je beton vyložen do násypky návěsového čerpadla a potrubím je dopravován na staveniště. Pokaždé před čerpáním musí pracovníci nejprve položit potrubí. Čerpadlo přívěsu obsahuje typ dieselového motoru a elektromotor podle vašeho výběru.
Míchačka na beton s čerpadlem
Míchačka betonu s čerpadlem je založena na návěsovém čerpadle s přidáním bubnové míchačky, která integruje funkce míchání a čerpání betonu do jedné. Čerpadlo domíchávače betonu tak zabírá malou plochu a šetří místo.
Pokud potřebujete vyrobit beton na místě, je pro vás čerpadlo na míchání betonu dobrou volbou. Stejně jako čerpadlo přívěsu lze čerpadlo míchačky betonu také rozdělit na typ dieselového motoru a typ elektromotoru.
Výložníkové čerpadlo na beton
Betonové výložníkové čerpadlo se také nazývá nákladní vůz na beton. Na rozdíl od předchozích dvou typů čerpadel je výložníkové čerpadlo betonu vysoce účinným zařízením na dopravu betonu, které integruje pohon, čerpání a ukládání. Skládá se z podvozku a výložníku.
Má dvě výhody, jedna je s podvozkem, snadno se pohybuje a zkracuje dobu přesunu zařízení; druhý je s umístěním výložníku, žádné ruční pokládání potrubí před čerpáním betonu, úspora pracovní síly a času.

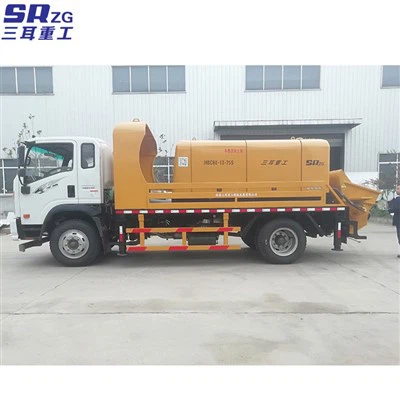

Vozík s čerpadlem na betonové linky
Zjednodušeně řečeno, nákladní automobil na betonovou linku je přívěsné čerpadlo namontované na podvozku. Když potřebujete čerpat na delší vzdálenost a chcete rychle přemístit své zařízení, vystupují do popředí výhody linkového čerpacího vozíku.
Můžete se jednoduše rozhodnout koupit linkový vůz s čerpadlem na beton. Samozřejmě si můžete také zakoupit přívěsné čerpadlo a namontovat si ho na podvozek auta sami. Je to stejné jako čerpadlo namontované na přívěsu v tom, že také potřebuje, aby pracovníci před čerpáním položili potrubí.
Samostatné umístění výložníků
Samostatná ráhna pro ukládání betonu lze použít, když není k dispozici náklaďák s výložníkem, nebo v situacích, kdy náklaďák nemusí mít pohodlný přístup k místu lití. V kombinaci se správným čerpadlem na beton poskytují tato ukládací ramena systematický způsob distribuce betonu.
Například dodavatelé mohou použít čerpadlo namontované na nákladním vozidle s ukládacím výložníkem v jeho konvenčním režimu po část dne na deskových sypaných nebo jiných místech na úrovni země, pak výložník rychle odstranit (pomocí věžového jeřábu) pro vzdálené umístění. později během dne. Typicky je výložník znovu namontován na podstavec, který může být umístěn stovky stop od čerpadla a připojen k potrubí.
Zde jsou některé možnosti montáže pro umístění výložníků
Příčný rám: Základová montáž se šroubovaným příčným rámem.
Držák na věž jeřábu: Výložník a stožár namontované na věži jeřábu.
Boční montáž: Stožár namontovaný na boku konstrukce pomocí držáků.
Klínová montáž: Výložník a stožár vložené do podlahové desky pomocí klínů.
Příčný rám se zátěží: Příčný rám s nulovou elevací. Tato metoda může být také použita s výložníkem namontovaným na volně stojícím stožáru.
Ukotvení: Výložník a stěžeň jsou ukotveny k nosné ploše.
Jak vybrat vhodný stroj na lití betonu pro vaše projekty
Max. velikost agregátu
Hlavním důvodem pro zvážení tohoto faktoru je zamezení ucpání způsobeného agregátem větším než je průměr výtlačného válce. Obecně řečeno, pokud čerpáte jemné kamenivo, můžete si vybrat průměr výtlačného válce 140 mm nebo 180 mm; pokud čerpáte velké kamenivo, můžete si vybrat průměr válce 200 mm nebo 230 mm. Pokud zvolíte větší průměr válce, sníží se tím možnost ucpání potrubí. Podle našich experimentů, pokud vyměníte 200mm výtlačný válec za 230mm válec, můžete snížit možnost ucpání asi o 30%.
Čerpací kapacita betonového čerpadla za hodinu
Různé typy a modely betonových čerpacích strojů mají různé čerpací kapacity za hodinu. Můžete si udělat přibližnou představu o jejich čerpacím objemu. Například teoretický čerpací objem různých modelů betonových čerpadel se pohybuje od 80 do 180 metrů krychlových za hodinu při nízkém tlaku a od 50 do 120 metrů krychlových za hodinu při vysokém tlaku. Teoretická čerpací kapacita čerpadel přívěsů na druhé straně se pohybuje od 30 do 90 metrů krychlových za hodinu. Musíte přemýšlet o poptávce po objemu čerpání betonu pro váš projekt.
Teoretická maximální přenosová vzdálenost
Různé typy cementových čerpadel mohou čerpat beton na různé vzdálenosti. Vezmeme-li jako příklad čerpadla betonového přívěsu, čerpací vzdálenosti čerpadel dieselového a elektrického typu jsou také odlišné. Elektrické čerpadlo má maximální vertikální dopravní vzdálenost 280 m a horizontální vzdálenost 1200 m, zatímco čerpadlo dieselového typu má maximální vertikální dopravní vzdálenost 300 m a horizontální vzdálenost 1350 m. Elektrická čerpadla na beton jsou vhodnější pro oblasti, kde je rozvodná síť je dobře položen a napětí je stabilní, což vyžaduje relativně vysoké napájení. Pro většinu venkovských oblastí nebo odlehlých horských oblastí může být obtížné takové podmínky dosáhnout. Tyto oblasti jsou vhodnější pro výběr betonových čerpadel s dieselovým motorem.
Síla výrobce
Jedním z nich je, že můžete požádat svého místního prodejce, aby našel lepšího místního výrobce; Je třeba poznamenat, že byste měli věnovat pozornost kvalifikaci výrobce, kterého si vyberete, a příslušným recenzím zákazníků. Prostřednictvím minulých hodnocení zákazníků můžete určit, zda je tento výrobce spolehlivý. Proto se snažte vybírat ty výrobce s vysokou chválou zákazníků.
Cena betonového čerpadla a váš rozpočet
Cena je také jedním z faktorů, který musí mnoho zákazníků při nákupu betonové pumpy zvážit. Všichni víme, že existuje mnoho faktorů, které ovlivňují cenu betonové pumpy, jako je typ a model, značka, náklady na dopravu atd.
Pokud si chcete koupit čerpadlo na beton od velmi známého značkového výrobce, můžete obdržet vyšší nabídku, protože náklady na jeho stroj budou vyšší kvůli faktorům, jako je propagace značky tohoto výrobce.
Ale naopak, pokud stejný stroj dostanete obzvlášť nízkou cenu, musíte zvážit jeho kvalitu. Při zvažování ceny stroje je tedy potřeba věnovat zvláštní pozornost také kvalitě stroje. V případě zajištění toho, že různí výrobci strojů se stejným příslušenstvím mohou poskytovat stejný výkon, zvolte cenově výhodný stroj.
Obsluha stroje na lití betonu
Naplnění čerpadla
Před zahájením lití betonu musí být čerpadlo napuštěno základním nátěrem, aby byl zajištěn rovnoměrný průtok betonu. To zahrnuje naplnění čerpacího systému vodou nebo přípravkem k odstranění vzduchových kapes a promazání potrubí a hadic. Po naplnění je čerpadlo připraveno přijmout betonovou směs z násypky.
Lití betonu
S napuštěným čerpadlem a umístěným výložníkem může začít proces lití betonu. Obsluha ovládá průtok betonu pomocí dálkového ovladače nebo ručních ovladačů umístěných na čerpací jednotce. Jak beton prochází systémem výložníku, je nasměrován na požadované místo, kde jej lze umístit s přesností a přesností. Úpravou polohy a úhlu výložníku může operátor zajistit rovnoměrné pokrytí a konzistenci během nalévání.
Součásti stroje na lití betonu
Hlavní čerpací jednotka
Srdcem každého čerpadla na beton je hlavní čerpací jednotka, obvykle poháněná dieselovým motorem nebo elektromotorem. Tato jednotka vytváří hydraulický tlak potřebný k přepravě betonu z násypky na požadované místo. Hlavní čerpací jednotka, vybavená písty nebo rotačními čerpadly, zajišťuje nepřetržitý průtok betonu systémem.
Výložník nebo systém umístění
Výložník nebo umisťovací systém vozíku s výložníkem se skládá z řady kloubových sekcí, které se vysouvají a manévrují tak, aby dosáhly určené oblasti nalévání. Výložník je vyroben z vysokopevnostní oceli a je vybaven řadou trubek a hadic, které dopravují beton z čerpadla na přesné místo uložení. Díky schopnosti dosáhnout výšky několika pater a horizontálně se vysunout přes překážky nabízí systém výložníku bezkonkurenční flexibilitu při ukládání betonu.
